Identifizierung von Kette, Schwert und Ritzel – Teil 2

Seite 1 Seite 2 Seite 3

Anzahl der Treibglieder

Auch dies ist normalerweise auf der Schiene vermerkt, aber Sie können die Anzahl der Treibglieder an einer vorhandenen Kette immer nachzählen. Denken Sie daran, dass dies nicht die Schneidezähne der Kette sind, sondern die Teile der Kette, die in der Schiene sitzen. Die Anzahl der Treibglieder muss korrekt sein, da Sie die Kette sonst entweder nicht montieren können (zu wenige) oder nicht spannen können (zu viele).

Kettenidentifizierung anhand der Informationen auf der Schiene

Schienen sind der beste Ort, um die Größe der von Ihnen verwendeten Kette zu bestimmen. Suchen Sie auf der Schiene nach Zahlen, die den Wert für Teilung, Treibgliedstärke und Anzahl der Treibglieder angeben. Einige Schienen sind viel deutlicher beschriftet als andere!

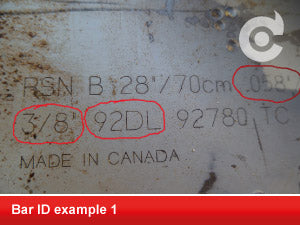

Bar-ID-Beispiel 1

Dies sagt uns, dass die Teilung 3/8″ beträgt, die Stärke .058″ und die Anzahl der Treibglieder 92.

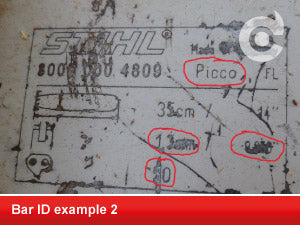

Beispiel für Balken-ID 2

Die Teilung hier ist eine Picco-Kette – Stihls Art, 3/8 lo pro auszudrücken. Üblicherweise ist dies 0,050″ und wird hier mit 1,3 mm oder 0,050″ bestätigt. Schließlich ist die Anzahl der Treibglieder schwer zu erkennen – 50 Treibglieder. In diesem Fall wäre eine manuelle Überprüfung sinnvoll.

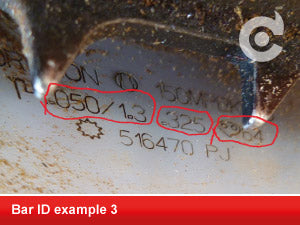

Beispiel für die Schwert-ID 3

Hinter den Sägezähnen befindet sich diese Angabe, die uns mitteilt, dass die Teilung 0,325 beträgt, die Stärke 1,3 mm oder 0,050″ und die Anzahl der Treibglieder 64.

Die Kette von der Kette identifizieren

Schwieriger zu identifizieren, aber dennoch lohnenswert. Sie können auch die Anzahl der Treibglieder zählen. Achten Sie auch auf Zahlen und Buchstaben auf der Kette selbst. Klicken Sie hier für unsere Ketten-Identifikationstabelle, um herauszufinden, was diese Zahlen bedeuten.

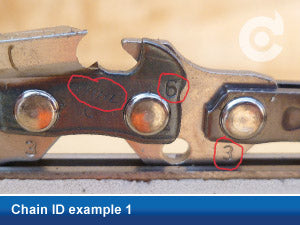

Beispiel für Ketten-ID 1

Die Kette ist von Stihl. Die Zahl 6 auf dem Schneidezahn bedeutet, dass die Teilung 3/8 Lo Pro oder (Picco) ist, und die Zahl 3 auf dem Treibglied gibt eine Stärke von 1,3 mm (.050″) an.

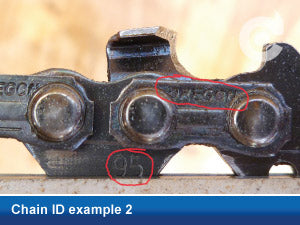

Beispiel Kettenidentifikation 2

Die Kette gibt an, dass es sich um eine Oregon-Kette handelt. Die Nummer auf dem Treibglied lautet „95“, und aus der folgenden Tabelle können wir entnehmen, dass die Teilung 0,325 und die Stärke 0,050″ oder 1,3 mm beträgt.

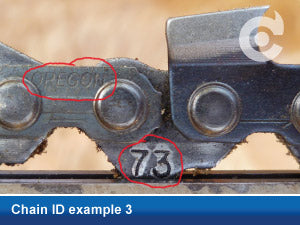

Beispiel 3 für die Ketten-ID

Wieder haben wir eine Oregon-Kette. Die Nummer auf dem Treibglied sagt 73 und die Tabelle sagt uns, dass es eine 3/8 Teilung und 0,058″ Stärke (oder 1,5 mm) ist.

Klicken Sie hier für unsere Ketten-Identifikationstabelle
